SOLIDWORKS 剖面视图模糊显示处理

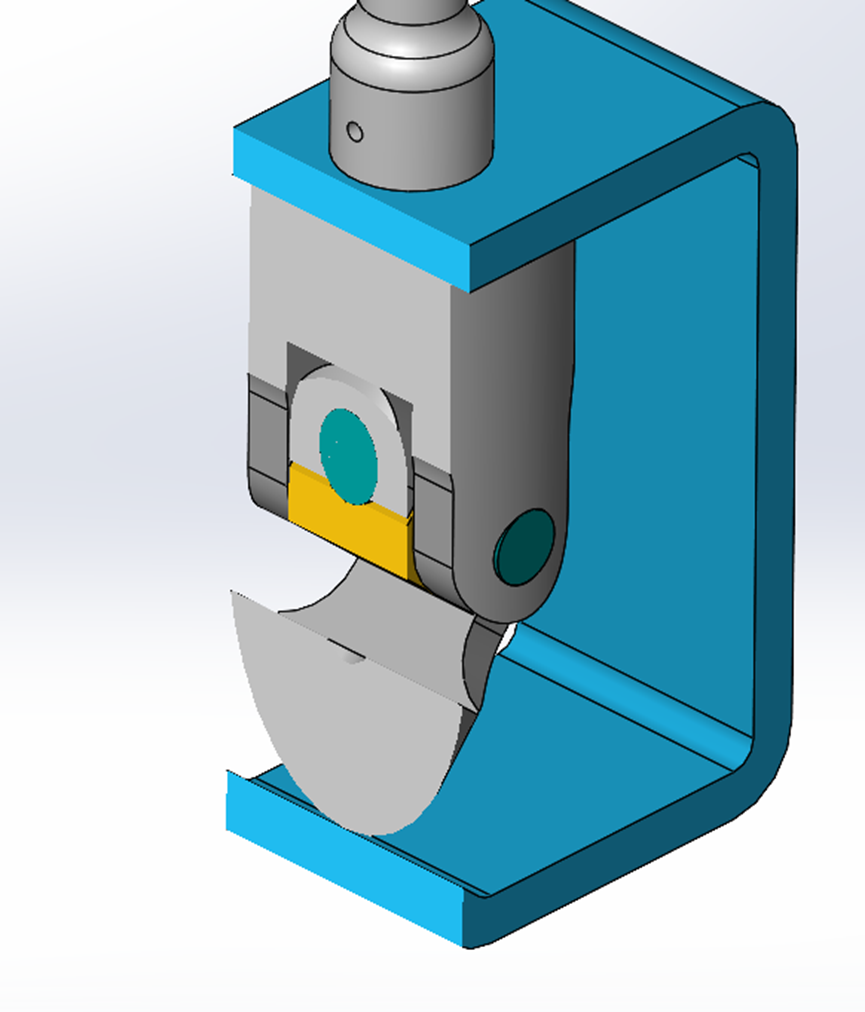

SOLIDWORKS 用户在绘制零件或装配体中，也许会使用不同视图来观察，那么当创建剖面视图后，截面会变得模糊，会影响工程师们的观感和零部件的设计，这个问题该如何解决呢？

1、先关闭我们的剖面视图，重新创建剖面视图。

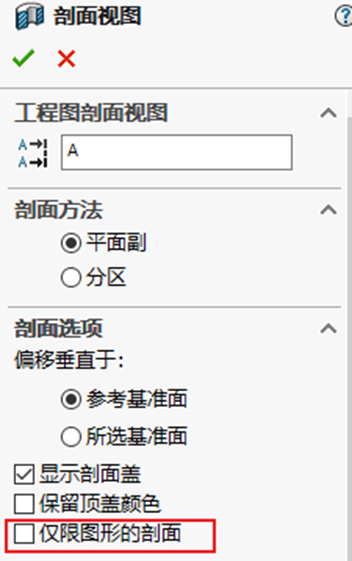

2、在创建剖面视图的时候取消勾选【仅限图形的剖面】，单击完成。

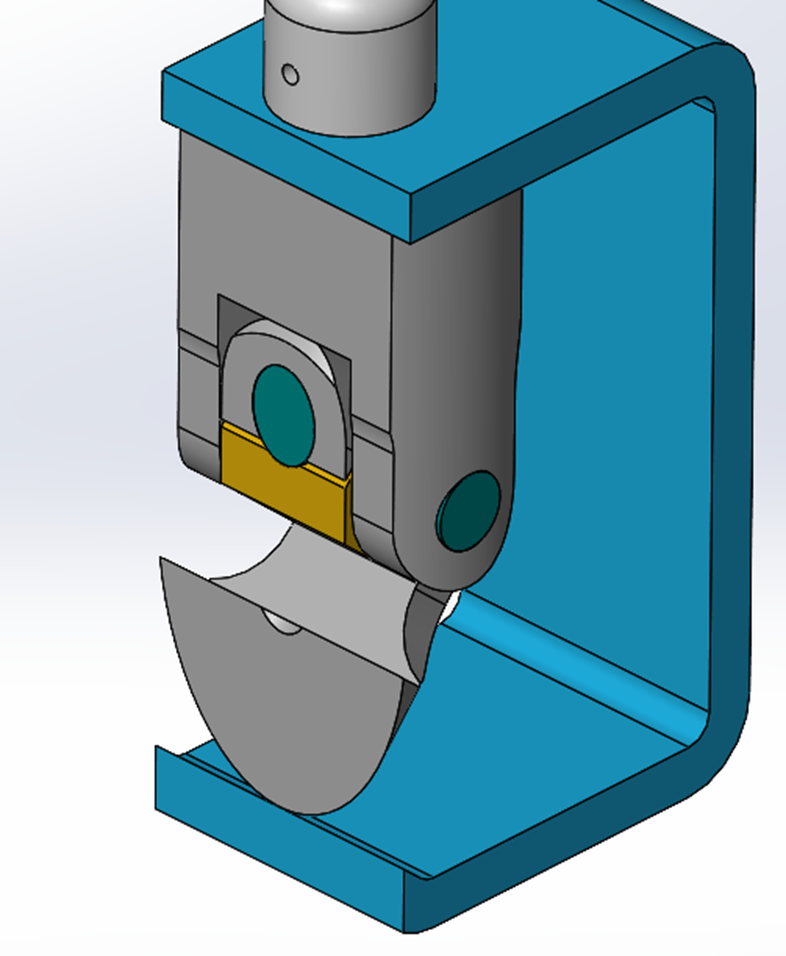

3、当创建完剖面视图后会发现截面清晰度恢复正常。

总结：出现该问题的原因是【仅限图形的剖面】选项的作用是用有限的选择功能更快获得结果。但是无法选择经过剖切的面或边线。在仅限图形的剖面视图中，保留剖面盖颜色。与剖切面或面位于相同基准面内的像素不会隐藏。
