SOLIDWORK 工程图链接零件属性

当我们在使用SOLIDWORKS绘制好零件后，在创建相关的工程图时，可以看到在工程图右下角的标题栏中会有相对应的文档属性，这是因工程图链接到了相关的属性。那么零件属性能否也可以在工程图中创建相应的属性链接呢？我们一起来看一下如何操作。

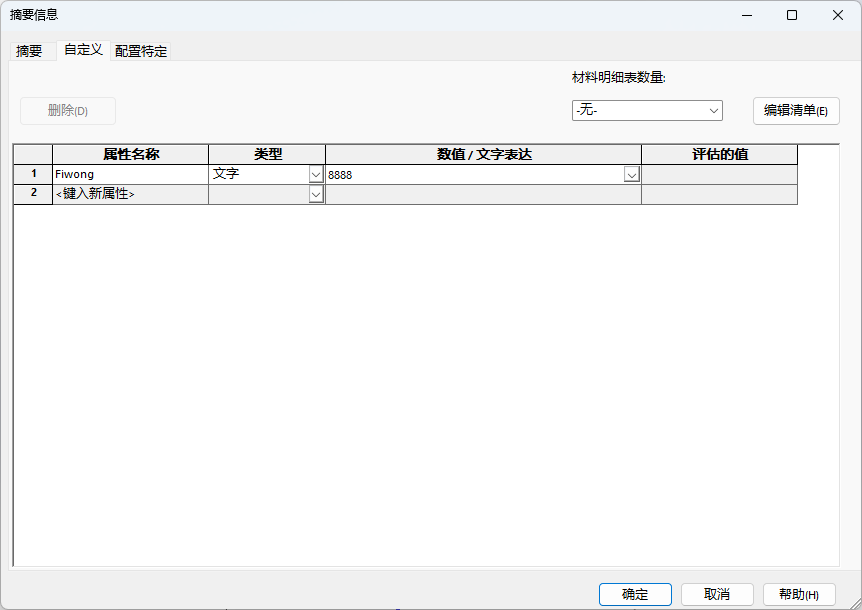

1.在零件界面中打开属性对话框并添加自定义属性

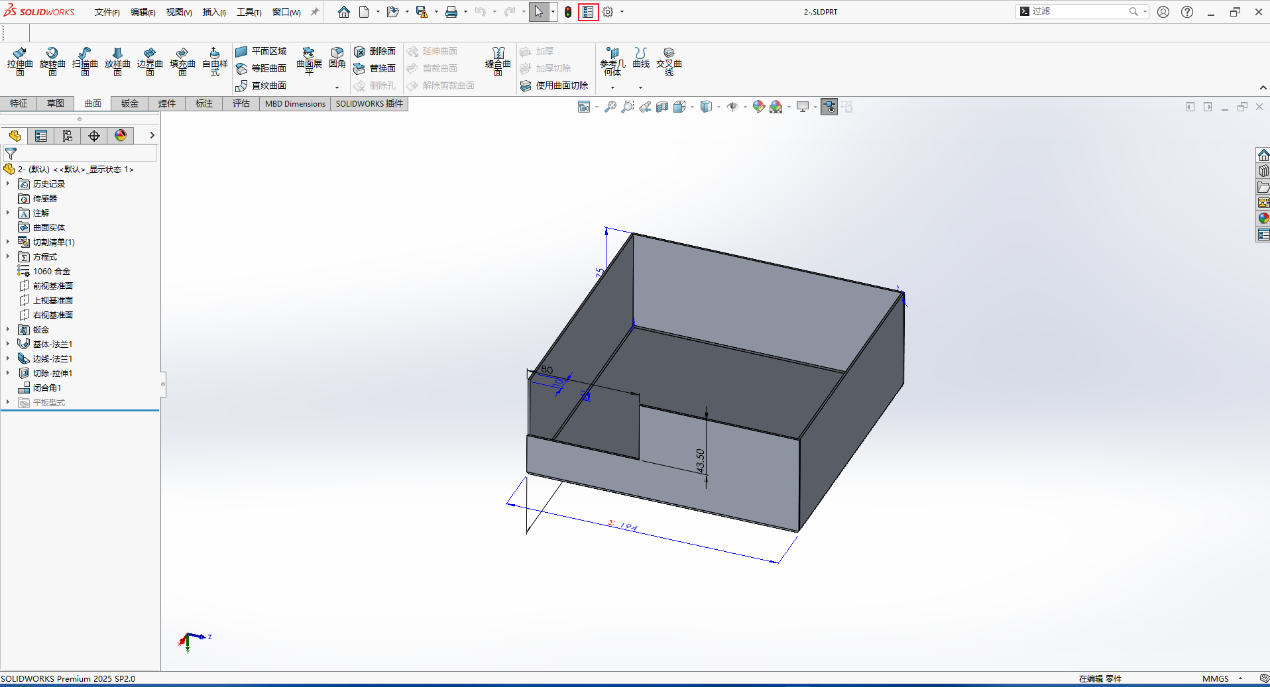

2. 通过从零件/装配体创建工程图

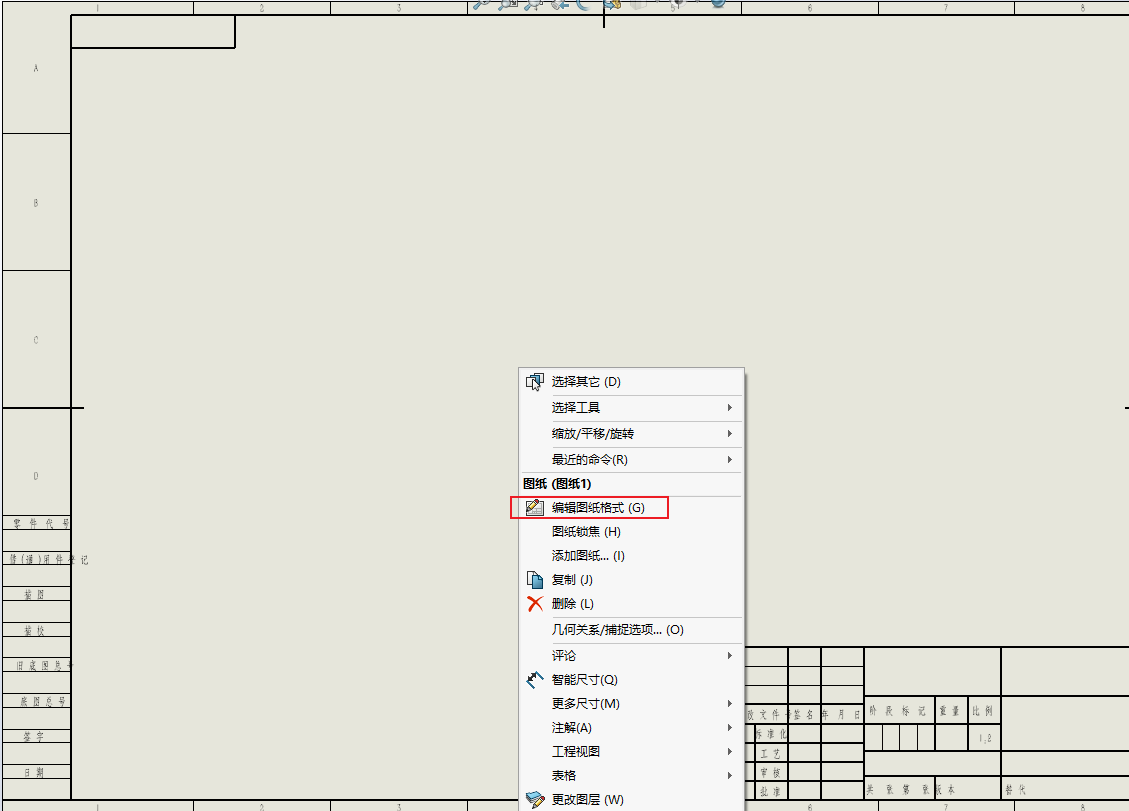

3.右击空白位置选择编辑图纸格式

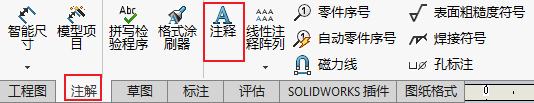

4.通过添加注释创建属性链接

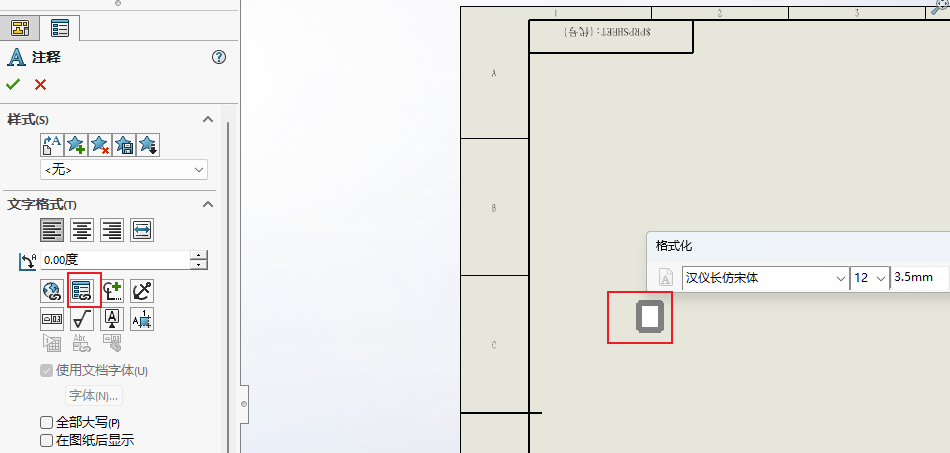

单击链接到属性并选择摆放的位置

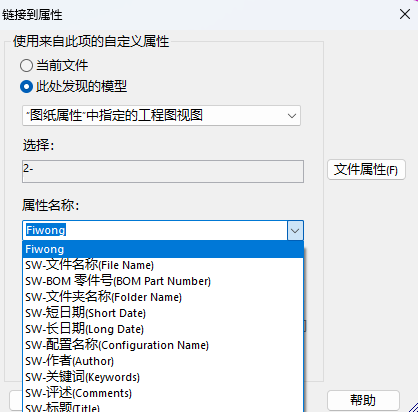

5.在链接到属性的对话框中选择想要添加的链接

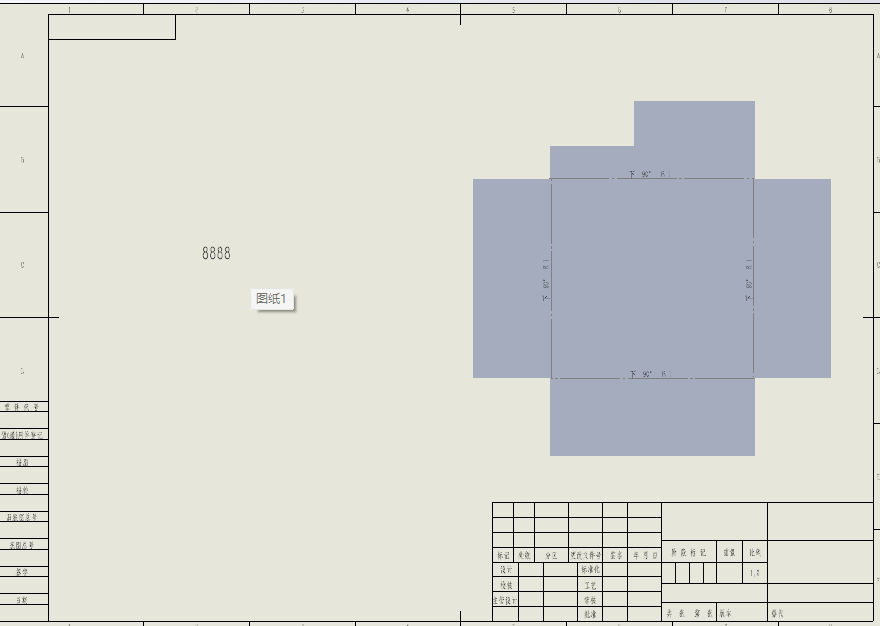

6.新增的注释就会映射出相应的属性，同时能够及时更新在零件中修改的自定义属性
